болат қышқылдық торды жасайтын машиналар

Жылдам мәліметтер

---

Түрі:Дәнекерлік сым машинасы
Шарт: Жаңа
Шығарылған орны: Шаньдун, Қытай (материгі)
Тауар атауы: JIAXIN
Қолданылуы: Құрылыс
Кернеуі: 440/380В (үш фазалы жеткізу), 380В / теңшелетін
Ағымдағы: 10А
Нысаналы жұмыс циклі: 65%
Номиналды сыйымдылығы: 13kw
Өлшемдері: 15000-20000
Салмағы: 4.5Т
Сертификаттау: ISO9001: 2008

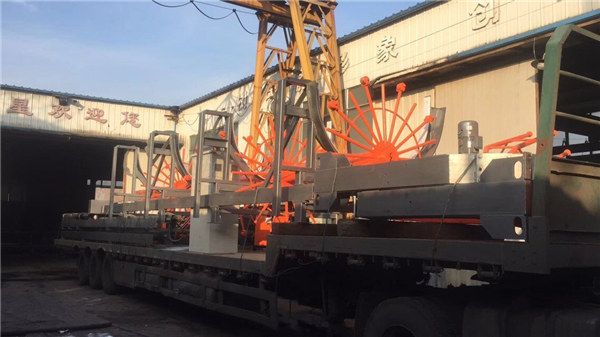

Өнімнің атауы:Автоматты болат штангалық қапшық жасайтын машиналар
Циа диаметрі: 600-1500
Циоз Салмағы: ≥4500 кг
Негізгі шпангоут диаметрі: 12-32 мм
Тұтқаны диаметрі: 6-12 мм
Қашықтығы бар қашықтығы: 50-400 мм
Пісіру жолы: Көмірқышқыл газының дәнекерлеуі
Қуаты: 13Kw
Түсі: көк / сары
Сервисті сатудан кейінгі қызмет көрсету: инженерлерге қызмет көрсету үшін қол жетімді

Үлгі	ZHL-1500-12	ZHL-2000-12	ZHL-2500-12
Қалың диаметрі (мм)	800-1500	800-2000	800-2500
Қойма ұзындығы (м)	Таңдамалы	Таңдамалы	Таңдамалы
Cage ағымы (кг)	4500	6000	8000
Негізгі қоршау диаметрі (мм)	12-32	12-32	12-32
Бүйірлік диаметрі (мм)	6-12	6-12	6-14
Бүйірлік қашықтық (мм)	50-400	50-400	50-400
Пісірілген жол	Көміртектің қос тотығының қорғалған дәнекерлеуі	Көміртектің қос тотығының қорғалған дәнекерлеуі	Көміртектің қос тотығының қорғалған дәнекерлеуі
Вольтаж	380в 50Гц	380в 50Гц	380в 50Гц
Қуаты (кВт)	13	23	30

Өнімді енгізу

1. Жүктемені және енуді жеделдету үшін толық автомат беру құрылғысы.

2. Автоматты сым беру механизмі Stirrup-дың аралықтарын сызықпен реттей алады және қалыптау сапасы жоғары болады.

3. Жоғары дәлдіктегі және ұзақ қызмет етуі бар оң және теріс дөңгелектерді түзету механизмі

4. Дәнекерлеу кезінде өзіндік салмағының арқасында бүгілуден сақтайтын автоматты тордың конструкциясы.

5. Жартылай / толық автоматты дәнекерлеу еркін таңдауға болады. Сұйық түйіспелер дәл, жоғары сапалы және жылдам пісіру жылдамдығы.

6. Дөңгелек үстелдің тез өзгеруі үшін, тірі сілтеменің дизайны орнатылған.

7. Жиіліктерді басқару тетіктерінің тізбегі, дәлдігі жоғары, нақты механикаландырылған.

8. Импорттық PLC және инверторды басқару, жоғары тұрақтылық

Функционалдық сипаттамалары

1. Жалғыз арматура, жалғыз керзі, қос кернеу, біртұтас арматуралық арматура мен қосарланған арматураны қосарлы керосинмен дәнекерлеу жұмыстарын аяқтауға болады.

2. Азық-түлік бөлімі бекітілген жүктеме тартпасын қабылдайды. Азықтандыру қарапайым және жылдам, ал тиімділігі ұқсас өнімдерден 50% жоғары.

3. Торша жасау процесінде торлы құрылғы арматуралық тордың торын автоматты түрде көтере алады, арматуралық тордың деформациясын болдырмайды, өнімнің оң жиілігін 100% жетеді және торды түсіру жұмыстарын жеңілдетеді.

Дизайн процесінің сипаттамалары

1. Жабдықтың тірегі болат құрылымы принципімен, әдемі, жақсы тұрақтылықпен және жоғары беріктігімен жасақталған.

2. Бүкіл машина модульдік дизайнды қабылдайды, ал орнында жинау қарапайым және жылдам. Орнату жұмыстары тек 2 күнде аяқталуы мүмкін және орнату тиімділігі 200% -ға артады.

3. Фланецті дизайн жіксіз түтіктің суық иілуінен жасалады, бұл салмақты айтарлықтай азайтады, 50% инерцияны азайтады, энергияны үнемдейді және энергияны үнемдейді.

4. икемді сақина мен крест-розетка қондырғысының конструкциясы үнемді және қолданылатын әртүрлі қаптама негіздеріне сәйкес икемді түрде ауыстырылуы мүмкін.

Қатталған түтіктің икемді дизайны, қатаң түтіктің бекітілуі күшейтіледі және ауыстыру ыңғайлы болады.

6. Серво моторы өнім торының жалпы көлемін қамтамасыз ету үшін қабылданады.

Техникалық деректердің артықшылықтары

1. Екі модель 800mm-1500mm, 800mm-2000mm ерікті негіздегі бұрғыланған қадалар негізінің арматурасын жасайды.

2. Жабдық бір уақытта ең үлкен 30м темір торды өңдей алады.

3. Жоғары дәлдіктегі сервопрокат, кез-келген 50-300мм-ны орнатуға болады, ал қате қателігі 5 мм-ге дейін болуы мүмкін.

4. Қабырғаның жылдамдығы 3,5р / мин дейін, жылдамдығын нақты жағдайға қарай реттеуге болады.

Басқару жүйесінің сипаттамасы

1. Ішкі немесе халықаралық танымал бренд құрамдарын таңдау

2. PLC бағдарламалық жасақтамасы 128K, өңдеу жылдамдығы 0.02 ~ 0.05 с, жылдамдық 10000 қадам 1мс, RS232 және RS485 байланыс порттары және 2 дерекқоры бар.

3. Адам-машина интерфейсі көптеген тілдерді қолдайды; U дискінің деректерін резервтік көшіру функциясы; қос портты тәуелсіз байланыс.

4. Сандық басқарушы серво жүйесі 400 Гц-ден астам жылдамдық пен жиілікке жауап береді және жылдамдық ауытқуының жылдамдығы <0,03. Ол RS485 / RS232 байланысының функциясына ие және нақты уақыт режимінде PLC-мен байланыс орнатуға қабілетті.

Төзімді бөлшектердің технологиялық ерекшеліктері

Түзеткіш дөңгелегі жоғары сапалы жоғары көміртекті хромды мойынтіректі болатқа айналдырады және жоғары дәлдіктегі мойынтіректерді қыздыру технологиясын қабылдайды. Түзеткіш дөңгелектің өнімділігі ұқсас болаттан 50% артық.

Бөлшектерді өңдеу процесінің сипаттамалары

Көптеген автоматты интеллектуалды лазерлік кесу орталықтарымен, бірнеше автоматты дәнекерлеу роботтары, жүздеген дәл тік және көлденең өңдеу орталықтары, бөліктердің жоғары дәлдіктегі өңдеуіне қол жеткізіледі, айырбастау бағамы жүз пайызға жетеді.

Болат дәнекерлеуші дәнекерлеушінің өңдеу процесі
